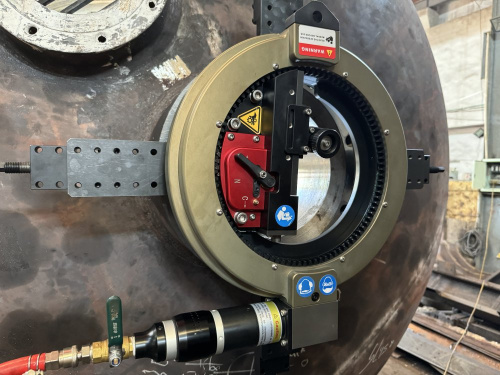

Устройство Flange Facer FE12 прочное, компактное и идеально подходит для быстрого восстановления ржавых, потертых или изношенных седел фланцевых прокладок до состояния новых за считанные минуты.
Устройство Flange Facer FE12 прочное, компактное и идеально подходит для быстрого восстановления ржавых, потертых или изношенных седел фланцевых прокладок до состояния новых за считанные минуты. Устанавливаемый снаружи, этот станок имеет рабочий диапазон от 0 мм (0 дюймов) до 305 мм (12 дюймов) и имеет 2 скорости непрерывной подачи. Он приводится в движение одним пневматическим двигателем мощностью 1,0 кВт (1,34 л.с.) с высоким крутящим моментом и вращается на высокоточном подшипнике, обеспечивающем превосходную жесткость. Станок может обрабатывать стандартные фланцевые поверхности FF и RF, RTJ и другие V-образные канавки, ремонтные сварные швы и т. д. Станок для обработки фланцев FE12 подходит для нефтегазовой промышленности, электростанций, химических заводов, нефтяных вышек и многих других. Они готовы внедрять приложения, соответствующие стандартам ASME.
Ключевые особенности
- Высокоточный подшипник с предварительным натягом делает машину точной и надежной.
- Легкий, компактный и портативный.
- Устанавливается на наружном диаметре и работает в любом пространственном положении.
- Подходит для различных типов фланцев: плоская поверхность, выступающая поверхность, кольцевые соединения (RTJ), шип-паз, линзовое кольцо, компактные фланцы.
- Пневматический привод допускает использование станка во взрывоопасных зонах.
- 2 автоматических режима подачи, в т.ч. с нарезанием канавок для обработки под «грамм пластинку» (стандарт ASME B-16.5).
- Поворотная на 360° инструментальная головка для удобства обработки канавок.
- Прочный ящик для хранения и транспортировки.
|
Тип привода
|
FE12P: Пневматический двигатель MT (1,34 л.с./1,0 кВт), 1,3 м³/мин при 0,6 МПа, FE12E: Электрический серводвигатель Panasonic (1,34 л.с./1,0 кВт), 220–240 В, 50/60 Гц |
|
Скорость вращения
|
FE12P: 45 об/мин., FE12E: 45 об/мин. |
|
Вес с упаковкой
|
FE12P: 94,5 кг., FE12E: 138 кг. |
|
Размеры ящика (Д×Ш×В)
|
FE12P: Пластиковый ящик, 830×620×580 мм., FE12E: Стальной короб, 1160×600×510 мм. |
|
Диапазон обработки
|
0–12 дюймов (0–305 мм) |
|
Диапазон монтажа по внутреннему диаметру
|
2–17,7 дюйма (50–450 мм) |
|
Скорость подачи
|
0,125 мм/об (0,005 дюйма/об), 0,5 мм/об (0,02 дюйма/об) |
|
Модель
|
Станок для обработки фланцев FE12P (пневматический двигатель), Станок для обработки фланцев FE12E (электродвигатель) |
