Flange Facer FI80 прочный, компактный и идеально подходит для быстрого восстановления ржавых, потертых или изношенных седел фланцевых прокладок до состояния новых за считанные минуты.

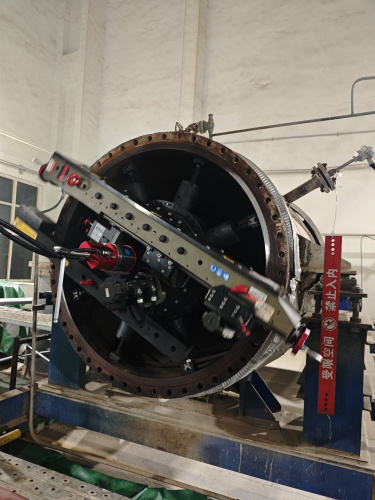

Flange Facer FI80 прочный, компактный и идеально подходит для быстрого восстановления ржавых, потертых или изношенных седел фланцевых прокладок до состояния новых за считанные минуты. Установленный на внутреннем диаметре станок имеет рабочий диапазон от 670 мм (26,3 дюйма) до 2032 мм (80 дюймов) и имеет 6 скоростей непрерывной подачи. Монтажное основание поставляется в трех размерах и имеет микро регулируемые кулачки, которые помогают быстро выровнять основание во время установки. Станок может быть оснащен пневматическим или электрическим типом привода. Станок может обрабатывать стандартные поверхности фланцев FF и RF, RTJ и другие V-образные канавки, ремонтные сварные швы и т. д. Станок для обработки фланцев FI80 подходит для нефтегазовой промышленности, электростанций, химических заводов, нефтяных вышек и многих других. Они готовы внедрять приложения, соответствующие стандартам ASME.
Ключевые особенности
- Высокоточные подшипники NSK и линейная направляющая «V» делают машину точной и надежной.
- Модульная конструкция, компактная и портативная.
- Устанавливается на внутренний диаметр и работает в любом пространственном положении.
- Подходит для различных типов фланцев: плоская поверхность, выступающая поверхность, канавки (RTJ), шип-паз, линзовое кольцо, компактные фланцы.
- Доступны 2 типа привода: пневматический и электрический сервомотор.
- 6 автоматических режимов подачи, в т.ч. с нарезанием канавок для обработки под «грамм пластинку» (стандарт ASME B-16.5).
- 6 вариантов настройки осевой подачи.
- 3 быстро устанавливаемые независимые основания разного размера для улучшения работы на месте.
- Поворотная на 360° инструментальная головка для удобства обработки канавок.
- Прочный водонепроницаемый стальной ящик для хранения и транспортировки станка.
|
Тип привода
|
FI60P: Пневматический двигатель Modec (4,1 л.с. / 3,0 кВт), 2,8 м³/мин при 0,6 МПа, FI60E: Электрический серводвигатель Panasonic (4,1 л.с. / 3,0 кВт), 3 фазы, 380 В, 50/60 Гц |
|
Скорость вращения
|
FI80P: 5–28 об/мин, FI80E: 0–23 об/мин |
|
Вес с упаковкой
|
FI80E: 1075 кг |
|
Размеры ящика (Д×Ш×В)
|
FI80E: Стальной ящик, 2015×800×880 мм |
|
Диапазон обработки
|
26,3–80 дюймов (670–2032 мм) |
|
Диапазон монтажа по внутреннему диаметру
|
31,1–74,8 дюймов (790–1900 мм) |
|
Скорость подачи
|
Шесть непрерывных подач торцовки и подачи растачивания |
|
Модель
|
Станок для облицовки фланцев FI80P (пневматический двигатель), Станок для обработки фланцев FI80E (электродвигатель) |
|
Осевой ход инструментальной головки
|
4 дюйма (102 мм) |
