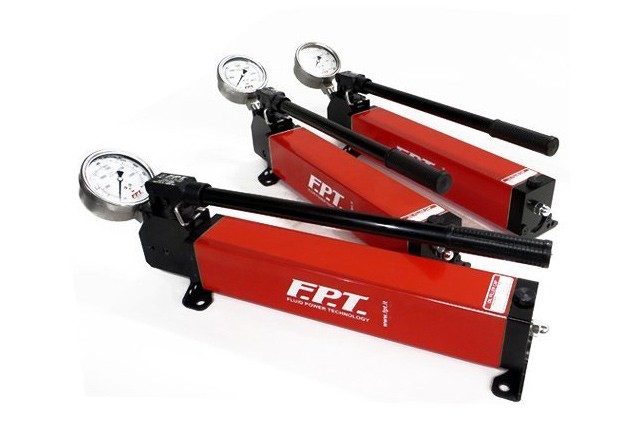

- Ручные насосы для применения в условиях высокого давления, легкие, компактные и удобные для переноски, изготовленные из алюминия.
- Двухступенчатые насосы с давлением 1,600 бар и 3,000 бар с максимальным расходом масла на первой скорости 40 см3 за ход для быстрого подвода и 1 см3 за ход на второй скорости.
- Клапан сброса давления установлен непосредственно на корпус насоса для обеспечения безопасности оператора.
- Высокопроизводительный и высокоэргономичный насос с минимальным весом.
- Встроенный манометр позволяет напрямую измерять давление в насосе.
- Маслозаливная крышка и всасывающая трубка в комплекте. Также в комплекте имеются шпильки для крепления насоса.
- Специальное покрытие корпуса обеспечивает устойчивость к износу и условиям внешней среды.
Технический паспорт
| Модель насоса | PDSA-1600 TWO-SPEED |
PDSA-3000 TWO-SPEED |
PMS-4000 SINGLE-SPEED |
|---|---|---|---|
| PRESSURE 1ST/2ND STAGE, Бар | 25/1600 | 16/3000 | 4000 |
| OIL FLOW 1ST/2ND STAGE, см³ | 40/1 | 40/0,5 | 0,5 |
| RESERVOIR CAPACITY, л | 1,8 | 1,8 | 1,8 |
| USABLE OIL, л | 1,6 | 1,6 | 1,6 |

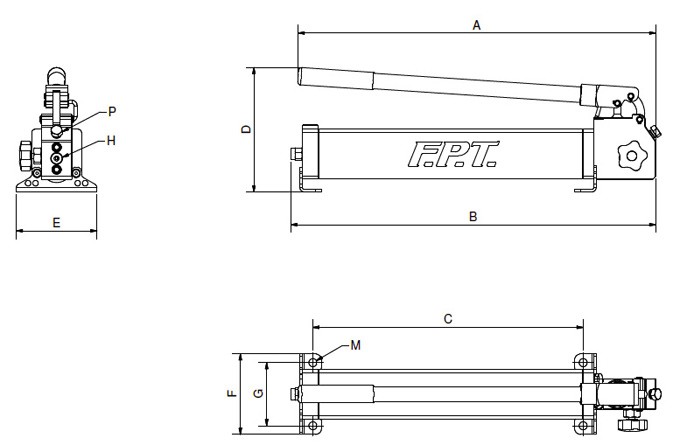

| A, мм | 577 | 577 | 577 |
| B, мм | 588,5 | 588,5 | 588,5 |
| C, мм | 436 | 436 | 436 |
| D, мм | 200 | 200 | 200 |
| E, мм | 130 | 130 | 130 |
| F, мм | 130 | 130 | 130 |
| G, мм | 102 | 102 | 102 |
| H, мм | 1/4” GAS | 3/4”-16 UNF | 9/16”-18 UNF |
| M, мм | 13 | 13 | 13 |
| P, мм | 1/2” GAS | 9/16”-18 UNF | 9/16”-18 UNF |
| Вес, кг | 7,8 | 7,8 | 7,8 |

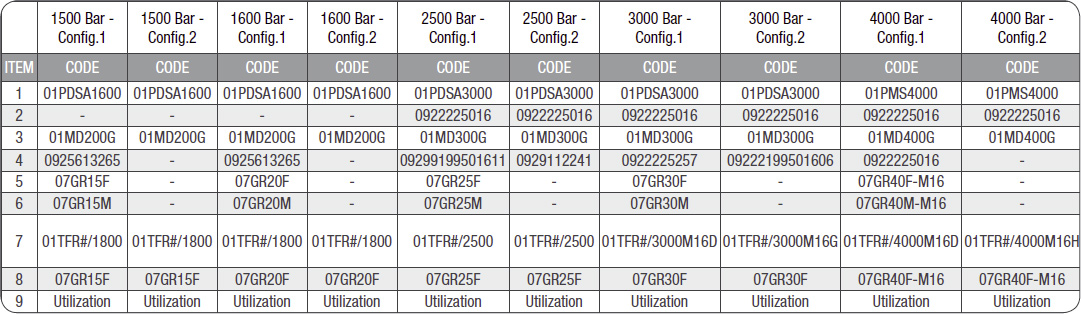

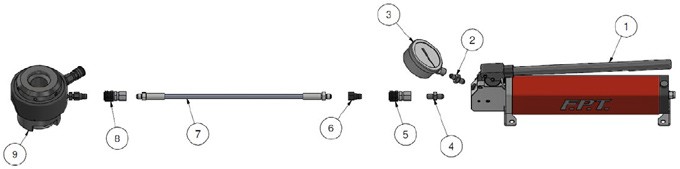

Конфигурация № 1 - Быстроразъемное соединение на насосе

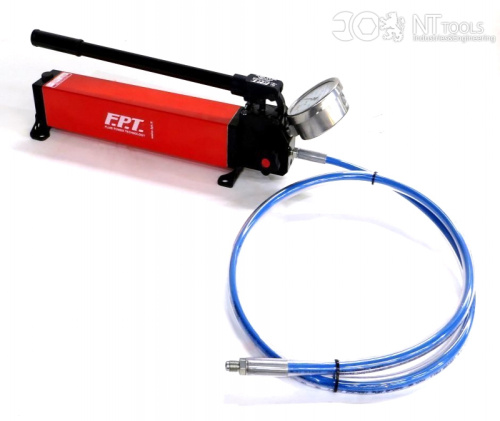

Конфигурация № 2 - гибкий шланг, смонтированный непосредственно на насосе
Особенности
Гидравлические ручные насосы очень высокого давления изготовлены из легкого алюминиевого сплава авиационного происхождения, чтобы максимально снизить вес. Доступен в 3 версиях с максимальным рабочим давлением:
- 1600 бар / 23000 фунтов на квадратный дюйм - двухступенчатая высокая скорость
- 3000 бар / 43000 фунтов на квадратный дюйм - двухступенчатая высокая скорость
- 4000 бар / 58000 фунтов на квадратный дюйм - одноступенчатый
Оснащен эргономичным байпасным маховиком из технополимера для контролируемого сброса давления, со встроенным соединением манометра, которое позволяет напрямую устанавливать измерительный прибор с углом наклона 45° для правильного считывания и систему блокировки рычага для легкой и лучшей переносимости. Крышка заливной горловины со встроенным сапуном. Прочные ножки с отверстиями для крепления к машинам или конструкциям.
Предохранительный клапан давления встроен в корпус насоса для максимальной безопасности оператора.
Изученный дизайн имел высокие характеристики, поддерживая оптимальное усилие на рычаге, уменьшенный вес и превосходную эргономику. Надежные ручные насосы - для тяжелых условий эксплуатации - с большими интервалами обслуживания. Поверхностные покрытия гарантируют полную надежность в самых сложных условиях и максимальную долговечность.
Объем бака от 1,6 до 2 литров. Возможность монтажа манометрических розеток, различных типов быстроразъемных соединений, гибких шлангов высокого давления. Для более точного считывания также доступен цифровой манометр, поставляемый с быстроразъемными соединениями. Ручной насос может быть откалиброван для различных давлений по запросу клиента.
Рабочая жидкость для гидравлических минеральных масел, модели доступны по запросу с различными жидкостями, такими как: вода, гликоль, глицерин, эфиры фосфорной кислоты. Изготовленные на заказ версии доступны для экстремальных рабочих температур.
Секторы использования:
- сталелитейные заводы
- энергетика
- промышленность
- инфраструктура
- инжиниринг и испытания
- добыча полезных ископаемых
- судостроение
- оффшор
- нефть и газ
- транспорт и тяжелая атлетика
Возможность разработки и производства специальных ручных насосов 1600 3000 4000 бар по запросу, с расходом, производительностью и специальными функциями. Доступный в нержавеющей стали, со специальными цветами, разрисованными огнем и расположениями, разработанными и изготовленными по спецификации клиента.

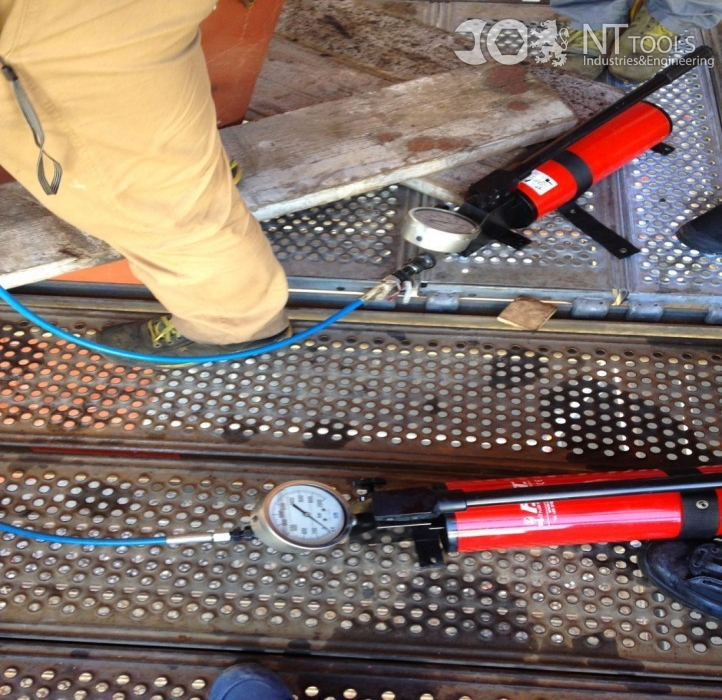

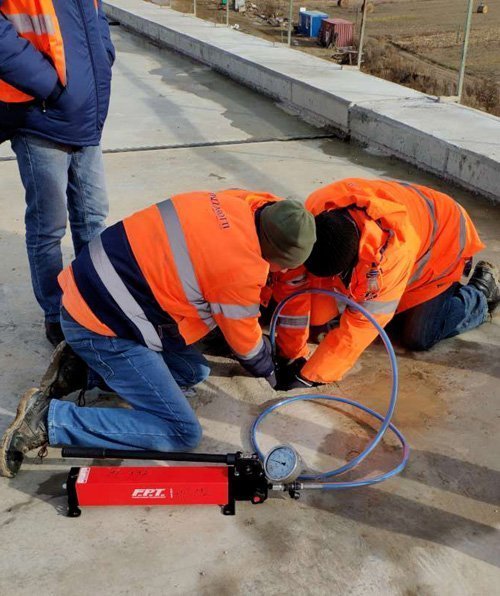

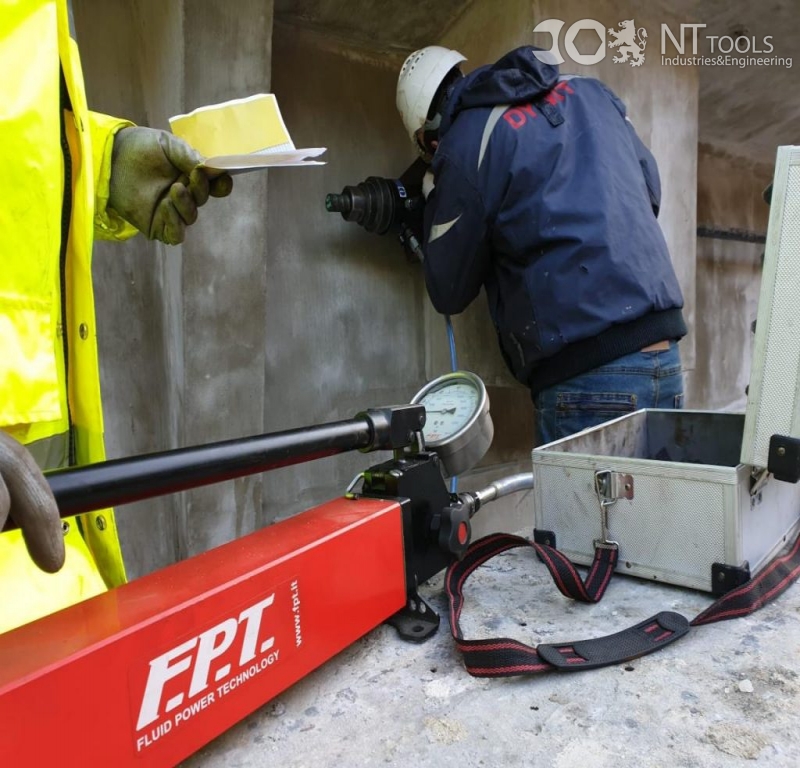

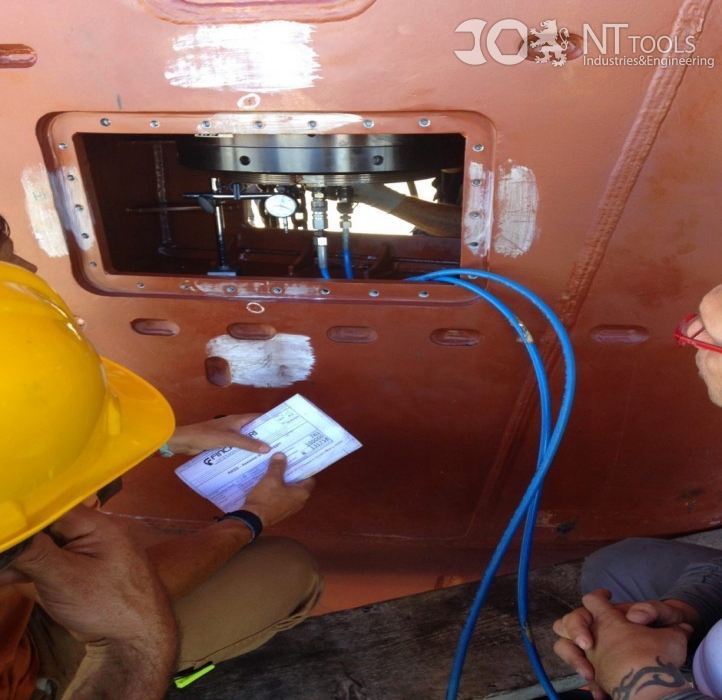

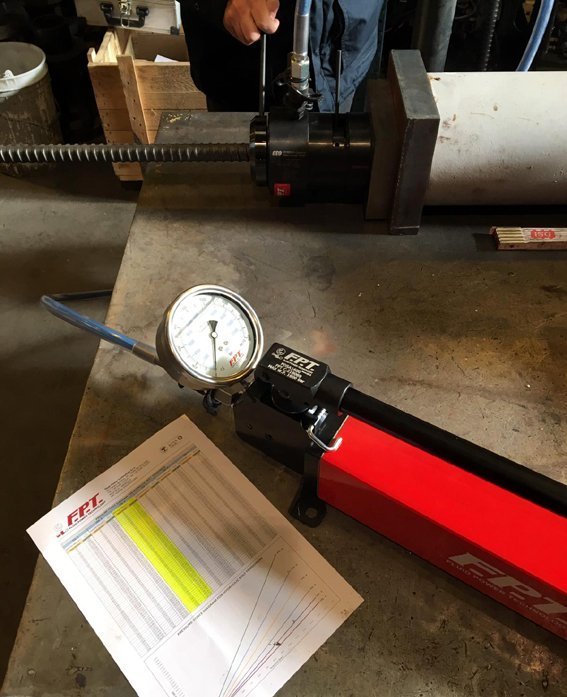

Примеры использования:
