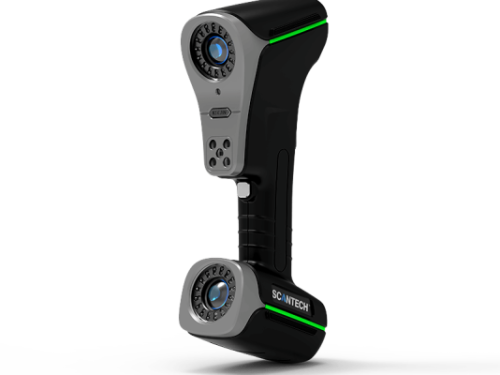

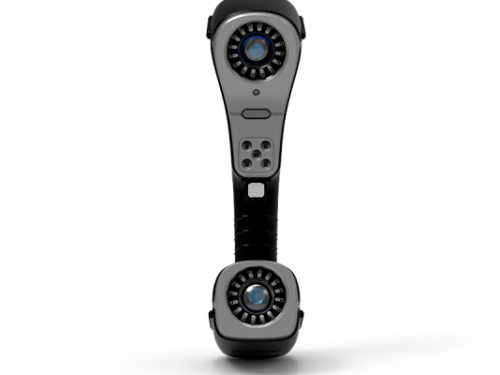

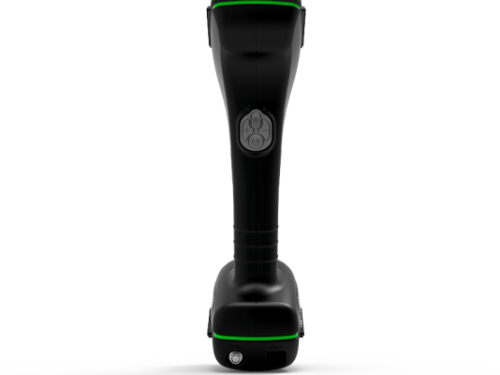

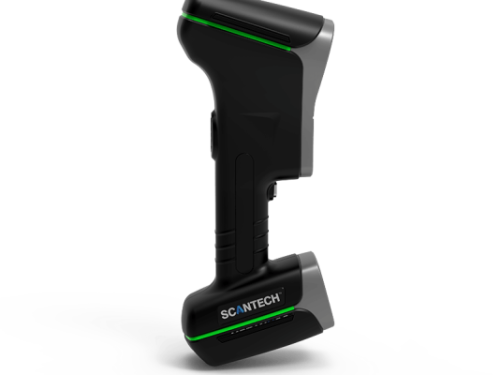

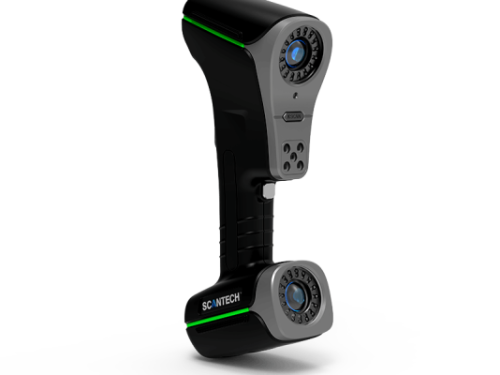

Серия лазерных 3D сканеров KSCAN-Magic - первая, объединившая инфракрасный и синий лазеры в одном приборе. В нем предлагается пять стандартных режимов работы: сканирование больших площадей (инфракрасный лазер с глобальной инициативой), быстрое сканирование (синий лазер крестом), тонкое сканирование (синий параллельный лазер), сканирование глубоких отверстий (одиночный синий лазер), а также встроенную систему фотограмметрии. Благодаря двум наборам промышленных камер высокой четкости, он может проводить тщательное 3D сканирование.
Эти портативные лазерные 3D сканеры обладают революционным прорывом в производительности. Его беспрецедентная скорость сканирования, точность, площадь сканирования и глубина резкости значительно оптимизируют рабочие процессы 3D-измерений и ускоряют вывод продукции на рынок. Для получения данных о труднодоступных или сложных поверхностях сканеры серии KSCAN-Magic могут работать в паре с портативной КИМ K-Probe, обеспечивая комплексное цифровое 3D-решение для точных измерений.
ПРЕИМУЩЕСТВА
Инновационный инфракрасный лазер
В лазерном 3D-сканере KSCAN-Magic применен инновационный инфракрасный лазер для широкодиапазонного 3D-сканирования. Предельная площадь сканирования достигает 1440 мм × 860 мм, что позволяет с легкостью выполнять точные 3D измерения.
Эффективность без усилий
Сканер обеспечивает сверхбыструю скорость сканирования, позволяя сократить рабочий процесс от настройки до сканирования. Благодаря гибкому переключению режимов, включая фотограмметрию, он удовлетворяет различные потребности приложений, значительно повышая эффективность работы.
Чрезвычайно четкие детали
В режиме гипертонкого сканирования лазерный 3D сканер серии KSCAN-Magic может точно получать полные данные о поверхности сложных объектов, легко фиксируя каждую деталь с разрешением 0,01 мм.
Сканирование по одной лазерной линии
Режим сканирования одной лазерной линии позволяет точно и быстро получить 3D-данные о глубоких отверстиях и положениях под мертвым углом.
|
Оптическая
|
Лазерная триангуляция |
|
Источник света в режиме Ultra-fas
|
11x11 синий лазерных линий |
|
Источник света в режиме Hyperfine
|
7 линий синего лазера |
|
Источник света в режиме Large area
|
11x11 параллельных инфракрасных линий |
|
Источник света в режиме Deep hole
|
1 дополнительная линия синего лазера |
|
Типа лазера
|
CLASS II (безопасный для глаз) |
|
Точность
|
До 0,02 мм |
|
3D-разрешение
|
До 0,01 мм |
|
Передача цвета
|
Нет |
|
Захват текстур
|
Нет |
|
Объемная точность 3D-сканера
|
0,015 мм + 0,030 мм/м |
|
Объемная точность 3D-сканера с фотограмметрией MSCAN-L15
|
0,015 мм + 0,015 мм/м |
|
Расстояние до объекта
|
300 мм |
|
Глубина резкости
|
925 мм |
|
Скорость сбора данных
|
1 350 000 измерений/сек. |
|
Зона сканирования 3D-сканера
|
1440 × 860 мм (3760 × 3150 мм с фотограмметрией) |
|
Зона сканирования 3D-сканера с фотограмметрией
|
3760 × 3150 мм |
