Описание

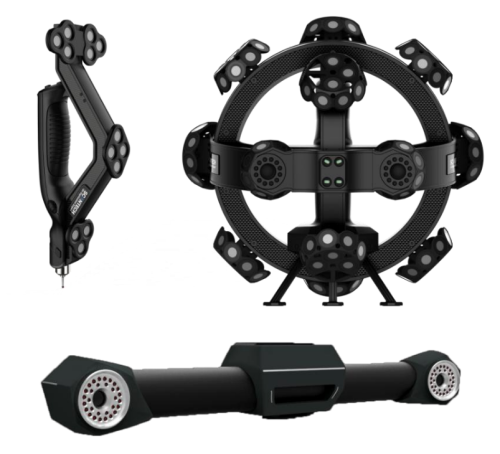

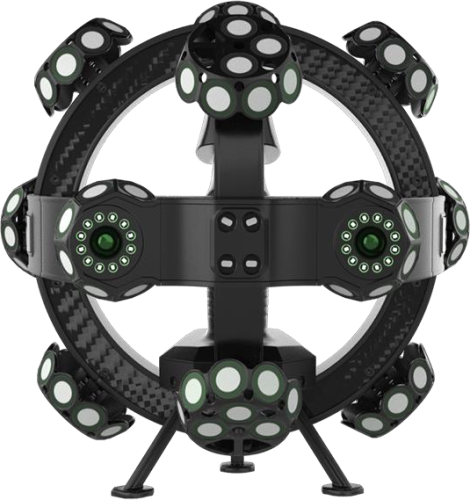

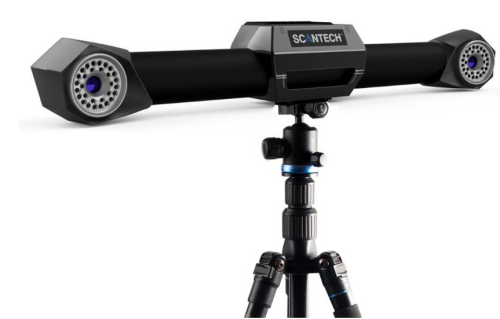

Разработанный с использованием интеллектуальных оптических измерительных приборов слежения и камер высокого разрешения, TrackScan-P42 может точно измерять детали без необходимости использования эталонных мишеней. Эта оптическая 3D-измерительная система, состоящая из портативного 3D-сканера и оптического трекера E-Track, хорошо подходит для 3D-сканирования крупномасштабных объектов. Ее можно широко применять для контроля качества, обратного проектирования и многого другого в таких отраслях, как аэрокосмическая, автомобильная, железнодорожный транспорт и т.д.
Комбинируя ее с дополнительными модулями, она позволяет расширять возможности.
Его можно использовать в паре со вспомогательным световым модулем для проверки окружностей, канавок и обработанных отверстий штампованных деталей.

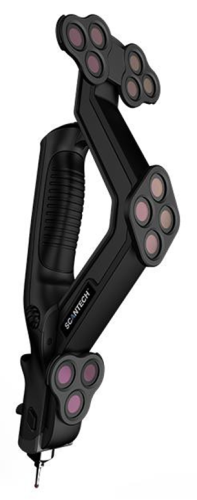

С помощью портативного Т-образного зонда возможно проводить точные измерения для кромок, окружностей и канавок.
Установка системы TrackScan-P42 на манипулятор робота позволит автоматизировать, а значит и повысить скорость и качество контроля на серийном производстве.
Преимущества
Точное определение кромок
TrackScan P42 имеет выделяющуюся функцию мгновенного обнаружения границ. Пользователи могут проверять скругления, канавки и обработанные отверстия деталей без необходимости импортировать оригинальные модели САПР.
Высокоточное сканирование без маркеров
Система TrackScan P42 обеспечивает высокоточное 3D-сканирование без маркеров. В сочетании с технологией трехмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера E-Track она обеспечивает быстрый и точный сбор данных.
Высокое разрешение
17 на 17 перекрёстных лазерных линий для сканирования с высокой скоростью, 7 параллельных лазерных линий для сканирования в высоком разрешении до 20 мкм.
Портативная КИМ
Система может быть дополнена портативной координатно-измерительной машиной T-Probe (беспроводной КИМ) с повторяемостью до 0.030 мм в точке.
Автоматизация производства
TrackScan P42 может работать в сочетании роботами манипуляторами (Robot-Arm) для автоматизированных измерений и контроля, что позволяет использовать его для потоковых измерений на конвейерах.
|
Технология
|
Триангуляция лазерной сетки |
|
Тип сканера
|
ручной |
|
Тип лазера
|
голубой лазер (сканирование черных и блестящих поверхностей без напыления) |
|
Тип сканирования
|
без маркеров, в зоне захвата трекера (до 18 куб.м) |
|
Точность сканирования
|
0,025 мм |
|
Точность измерение контактным щупом (опция)
|
0,030 мм |
|
Сканирование без меток
|
Да |
|
Зона сканирования 3D-сканера
|
500 мм х 600 мм |
|
Скорость сканирования
|
до 1 300 000 точек в секунду |
|
Класс лазера
|
Класс II (безопасен для глаз) |
|
Разрешение
|
0,025 мм |
|
Базовая объемная точность
|
от 0,049 мм |
|
Рекомендуемое расстояние до объекта
|
300 мм |
|
Диапазон рабочей температуры
|
от 0 до 40 по С |
